Met de functie: automatische toekenning van een Intern Registratie Nummer (IRN) aan isometrische tekeningen, wordt het beheer van isometrics binnen projecten nog efficiënter en overzichtelijker.

Met deze optie heb je de keuze om:

•  IRN automatisch te laten genereren – De applicatie kent een unieke reeks toe per project en nummert de isometrics automatisch op.

•  Handmatige invoer te behouden – Je kunt zelf de nummering bepalen en het IRN-veld blijft bewerkbaar.

Hoe werkt het?

De manier waarop de IRN-toekenning functioneert, hangt af van de instellingen binnen een projectlocatie.

1. Bestaande projectlocaties met handmatige IRN

Als binnen een projectlocatie al is gekozen om het IRN-veld handmatig in te vullen, blijft deze werkwijze gehandhaafd.

• In deze situatie is automatische nummering niet mogelijk.

• Je moet voor elke nieuwe isometric handmatig een IRN toekennen.

• Het IRN-veld blijft bewerkbaar.

2. Nieuwe projectlocaties zonder IRN

Voor nieuwe projecten waarin nog geen IRN is toegekend, kan de automatische nummering worden geactiveerd.

• De applicatie genereert een unieke letterreeks per project (bijv. AAAA).

• Alle nieuwe isometrics binnen dit project krijgen een opvolgend nummer (AAAA0001, AAAA0002, AAAA0003, etc.).

• Dit bespaart tijd en zorgt voor een gestandaardiseerde nummering binnen het project.

Voorbeeld uit de applicatie

In onderstaande afbeelding zie je een lijst met projectlocaties. Enkele projecten hebben een automatisch toegekende IRN-reeks, terwijl andere projecten dit veld niet gebruiken of handmatige invoer vereisen.

Volg de onderstaande stappen om de automatische toekenning van Intern Registratie Nummers (IRN) te activeren:

• Open de projectlocatie en klik op een project.

• Ga naar het menu Options.

• Schakel de optie Automatically fill IRN numbers in.

Vanaf dat moment:

• Wordt een unieke letterreeks (bijv. AABC) gereserveerd voor dit project.

• Krijgt elke nieuwe isometric binnen dit project automatisch een opvolgend IRN op basis van de aanmaakvolgorde (ID-nummer).

• Is het IRN-veld niet meer bewerkbaar, om te voorkomen dat de nummering wordt gewijzigd.

Voordelen van automatische IRN-toekenning

• Efficiëntie – Geen handmatige invoer meer nodig voor elk document.

• Consistentie – Standaardiseer de nummering per project.

• Tijdsbesparing – Snellere registratie en minder kans op fouten.

Het bericht 5.271.Project IRN verscheen eerst op Websonik Applicaties BV.

Wat is Pre-HT en PWHT?

Pre-HT (Pre-Heat Treatment): Dit proces houdt in dat materiaal op een specifieke temperatuur wordt verwarmd om eventuele vervuiling in het bestaande materiaal te verbranden. Dit voorkomt dat vervuiling in de las terechtkomt en mogelijke lasfouten veroorzaakt.

PWHT (Post-Heat Treatment): Dit proces wordt na het lassen uitgevoerd en richt zich op het verlichten van spanningen in het materiaal om de kwaliteit van de las te waarborgen.Net als voor PWHT, dat we al eerder hebben geïntroduceerd, kunt u nu ook requests indienen voor de Pre-HT-fase van werkzaamheden. De functionaliteit is vergelijkbaar met PWHT en wordt aangevraagd binnen hetzelfde venster. Het invoeren van resultaten werkt op dezelfde manier, waardoor het direct herkenbaar en gebruiksvriendelijk is voor onze gebruikers.

U kunt zowel Pre-HT als PWHT aanvragen binnen dezelfde interface.

Mass Requests voor meerdere lassen Het is nu mogelijk om een mass request in te dienen voor meerdere lassen in één keer, zowel voor Pre-HT als PWHT. Deze functionaliteit is ontwikkeld op basis van de bestaande mass NDT-request functionaliteit, zodat gebruikers zich direct vertrouwd voelen met de workflow.

Volledig vernieuwd request report Het request report is volledig herzien en ontworpen in lijn met de rapporten voor NDT-requests, voor een uniforme en professionele uitstraling.

Hoe Werkt deze Functionaliteit?

Open lasrecord of gebruik mass edit welds: Nadat u één of meerdere lassen heeft geselecteerd, kunt u aangeven of u Pre-HT en/of PWHT wilt aanvragen door de vinkjes in de respectievelijke kolommen aan te kruisen.

• Request aanmaken: Nadat u de benodigde gegevens heeft ingevuld, kunt u een request aanmaken. Dit kan:
  • Individueel: Klik op het printer-icoontje naast een las om een enkele request te genereren.
  • Massaal: Klik in het menu op Options en selecteer “Generate Pre-HT/PWHT Mass request” om aanvragen voor alle behandelingen binnen een isometric in één keer te genereren.

• Request manager gebruiken: Voor het beheren van meerdere Pre-HT/PWHT requests binnen diverse isometrics kunt u de Pre-HT/PWHT request manager openen via het hoofdmenu. Hier kunt u geselecteerde lassen behandelen en vervolgens kiezen voor “Generate Mass Pre-HT/PWHT request” om een verzamelrequest te maken.

Uitleg van de kolommen:

Om gearchiveerde PWHT-requests te openen, klik je op het blad-icoontje naast “Yes”. Het icoontje is toegankelijk, ongeacht of het rood of groen is gemarkeerd:

Als er nog geen gegevens zijn ingevoerd om een PWHT-request aan te vragen, wordt er geen icoontje weergegeven. Zodra de benodigde gegevens zijn ingevuld en een request is ingediend, verschijnt het icoontje. Wanneer de PWHT-request is uitgevoerd en eventuele documenten zijn geüpload, verandert de rode markering “Yes” in groen, met het bijbehorende icoontje ernaast:

Om een PWHT-request te maken en te printen, klik je op het print-icoontje naast “no”:

Het bericht 5.34.Pre-HT/PWHT request manager verscheen eerst op Websonik Applicaties BV.

Belangrijke Velden in de PQR-lijst

1.Material EN/ISO 15608: Specificatie van het gebruikte materiaal volgens de EN/ISO 15608 norm.

2.WPS: Welding Procedure Specification, een document dat de lasprocedures beschrijft.

3.Insp. Authority No.: Inspectieautoriteitnummer die de kwalificatie heeft uitgevoerd.

4.Report No.: Rapportnummer van de uitgevoerde tests.

5.Material 1: Het primaire materiaal dat wordt gelast.

6.Filter Material: Het vulmateriaal dat wordt gebruikt bij het lassen.

7.Pipe/Plate: Geeft aan of het om een pijp of plaat gaat.

8.Position: Laspositie tijdens het lassen (bijv. horizontaal, verticaal).

9.Welding Process ASME: Het gebruikte lasproces volgens ASME.

10.Shielding Gas: Het beschermgas dat tijdens het lassen wordt gebruikt.

11.Preheat (°C): De voorverwarmtemperatuur.

12.Annealing (°C/Tijd): De temperatuur en tijdsduur van de uitgloeiing.

13.Impact Test: Resultaten van de slagproef.

14.Hardness Test: Resultaten van de hardheidsproef.

15.Macro: Macrostructurele analyse.

16.Standard: De norm waaronder de PQR valt.

Koppelen van PQR aan WPS

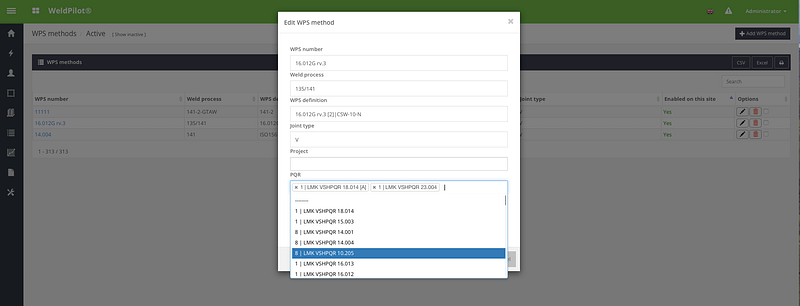

Ook het WPS-gedeelte in WeldPilot® is aangepast om een PQR aan een WPS te koppelen. Dit betekent dat je nu direct in de WPS-methoden kunt aangeven welke PQR hoort bij welke lasprocedure, wat zorgt voor nog meer nauwkeurigheid en traceerbaarheid in je documentatie. In de afbeelding hieronder zie je hoe je dit kunt doen:

PQR als Bijlage in ISO Book Opleveringsrapport

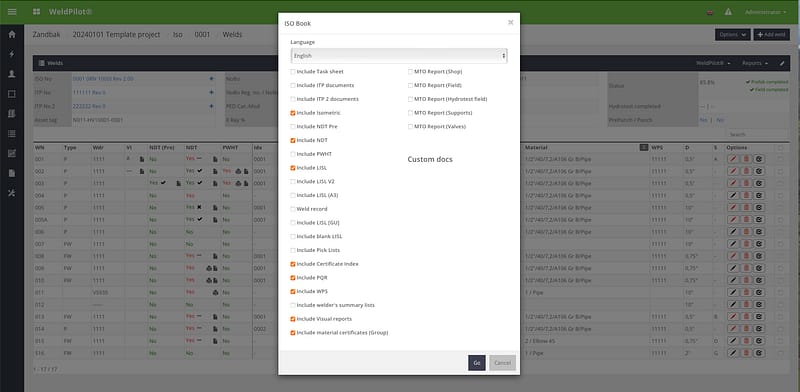

We hebben nog een nuttige functie toegevoegd: de mogelijkheid om de PQR-lijst als bijlage toe te voegen aan een ISO Book opleveringsrapport. Dit maakt het nog eenvoudiger om alle relevante documentatie op één plek te hebben en te presenteren. Hieronder zie je hoe je dit kunt instellen:

Het bericht 5.110.PQR-list verscheen eerst op Websonik Applicaties BV.

Het toevoegen van QR-codes aan onze Weldcards is een stap vooruit in de voorbereiding op de uitrol van onze mobiele applicatie, die bedoeld is om het verwerken van lasgegevens te versnellen en papierwerk te verminderen.

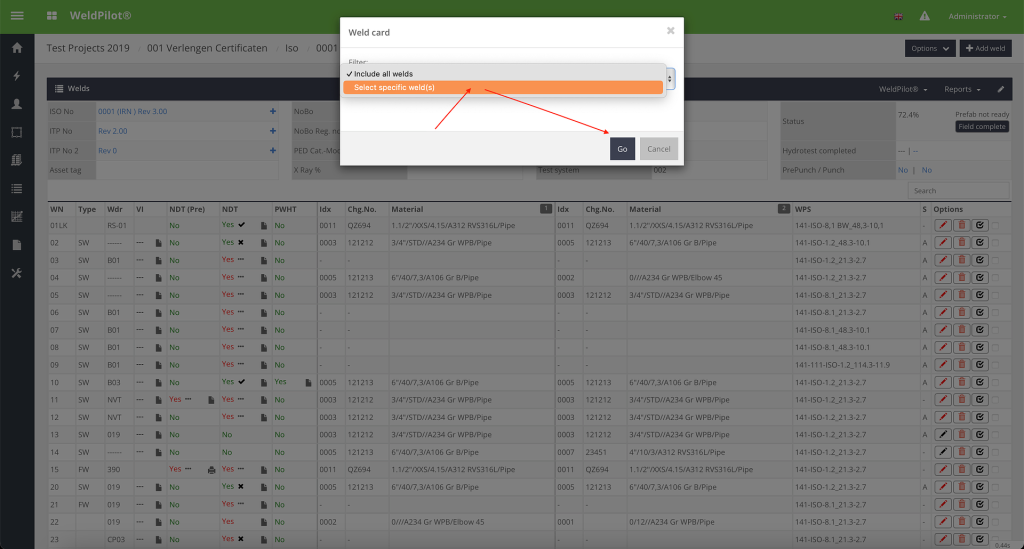

Hier is een korte handleiding om Weld Cards te maken:

1. Open het “Reports” Menu: Ga naar het “Reports” menu in een isometrische tekening.
2. Selecteer “Weld Card”: Klik op “Weld Card.”
3. Kies Optie: Kies tussen “Include All Welds” (Alle lassen opnemen) of “Select Specific Weld(s)” (Specifieke lassen selecteren).

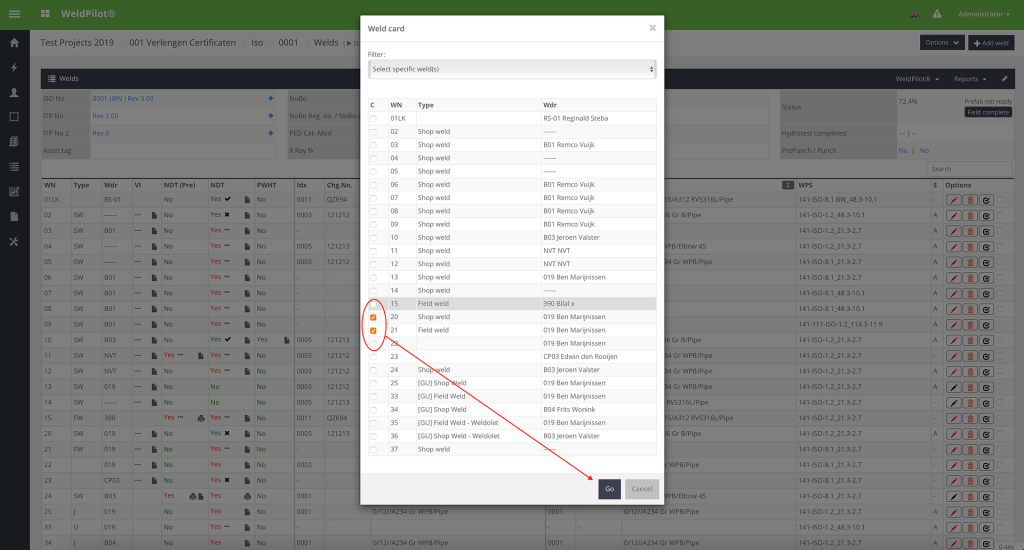

4. Selecteer Lassen: Afhankelijk van je keuze, selecteer alle of specifieke lassen.
5. Klik op “GO”: Klik op “GO” om de Weld Cards te genereren.

Dit is een snelle manier om Weld Cards te maken in onze applicatie.

Update 05-03-2026

Bulk-genereren van las-labels en las-kaarten

De veelgebruikte functionaliteit voor het genereren van las-labels en las-kaarten is uitgebreid met een bulk-optie. Je kunt nu voor meerdere isometrics tegelijk alle labels of kaarten aanmaken.

Stappen:

• Navigeer naar een sub-project.
• Selecteer de gewenste isometrics (meerdere tegelijk mogelijk).
• Kies of je labels of kaarten wilt genereren.
• Start het proces – alle documenten worden automatisch aangemaakt.

Dit bespaart aanzienlijk tijd bij grotere projecten.

Het bericht 5.302.Weldcards verscheen eerst op Websonik Applicaties BV.

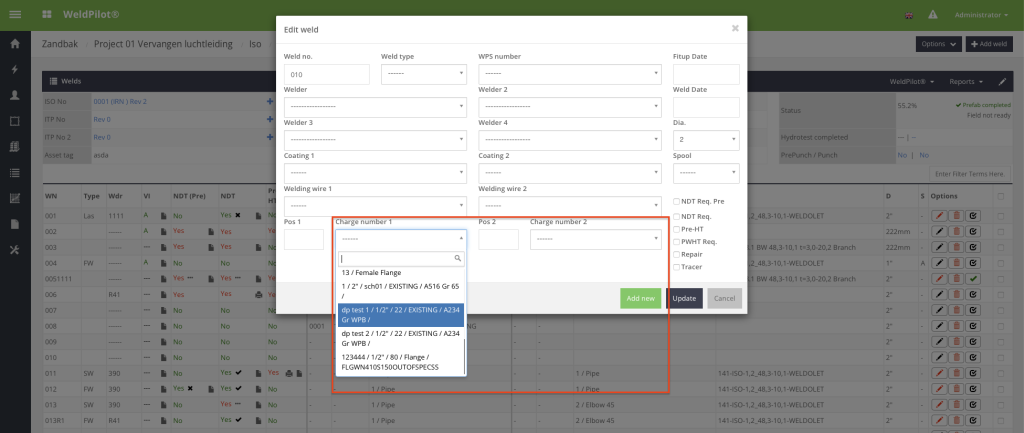

Met deze functie kunnen gebruikers nu meerdere lassen tegelijk bewerken en aanvullende informatie toevoegen, wat de efficiëntie en workflow verbetert.

Hier is een beknopte handleiding voor de “Mass Edit Welds” functie:

1. Open een Isometrische Tekening: Begin met het openen van de isometrische tekening met de te bewerken lassen.

2. Selecteer de Lassen: Plaats vinkjes naast de lassen die je wilt bewerken.

3. Klik op “Mass Edit Welds”: Ga naar het menu, klik op “Mass Edit Welds.”

4. Bewerk de Lassen: In het popup venster kun je de gewenste wijzigingen aanbrengen.

5. Klik op “Update”: Klik op “Update” om de wijzigingen op te slaan.

Dit is een handige manier om meerdere lassen tegelijkertijd te bewerken en informatie bij te werken in onze applicatie.

Het bericht 5.301.Mass Edit Welds verscheen eerst op Websonik Applicaties BV.

De validatiefunctie in onze applicatie is verder versterkt om ervoor te zorgen dat de gegevensconsistentie wordt gehandhaafd. Een cruciaal aspect van deze verbetering is dat nu bepaalde velden verplicht moeten worden ingevuld voordat gegevens kunnen worden opgeslagen.

Deze functie is ontworpen om ervoor te zorgen dat de gegevens die in onze applicatie worden vastgelegd, volledig en nauwkeurig zijn. Wanneer een gebruiker gegevens invoert, worden enkele velden als verplicht gemarkeerd. Dit betekent dat deze velden niet leeg mogen worden gelaten bij het opslaan van gegevens. Als een gebruiker probeert gegevens op te slaan zonder deze verplichte velden in te vullen, wordt een foutmelding weergegeven. De applicatie blokkeert de opslag van gegevens totdat alle verplichte velden correct zijn ingevuld. Dit zorgt ervoor dat er geen belangrijke informatie ontbreekt en draagt bij aan de betrouwbaarheid van de gegevens in ons systeem.

Hoe de Functie Werkt: Verplichte Velden

Om gebruik te maken van deze functie, volg je eenvoudig de onderstaande stappen:

1. Ga naar de “Edit Project Location” pagina in de applicatie.
2. In het nieuwe venster, vind en vink de optie “Mandatory Fields” aan.

Door dit te doen, activeer je de functie voor verplichte velden. Hierdoor moeten de volgende velden verplicht worden ingevuld voordat je gegevens kunt opslaan. Zie hieronder voorbeeld:

Geavanceerd Beheer van Materiaalcertificaten

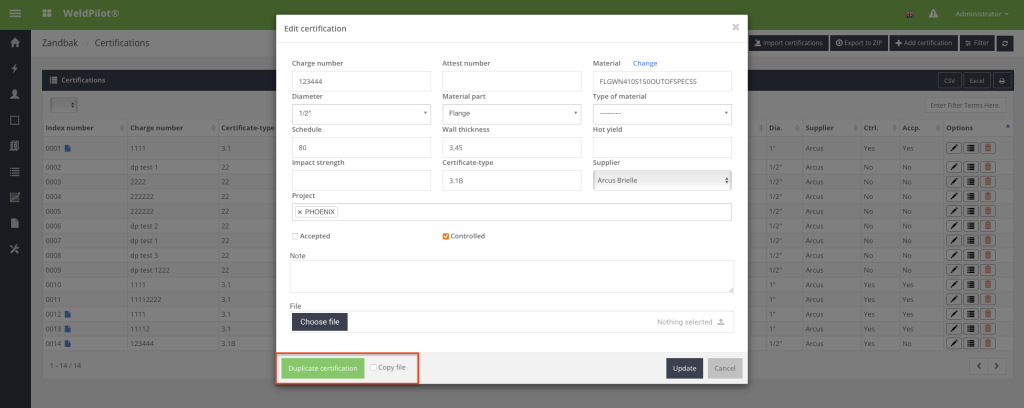

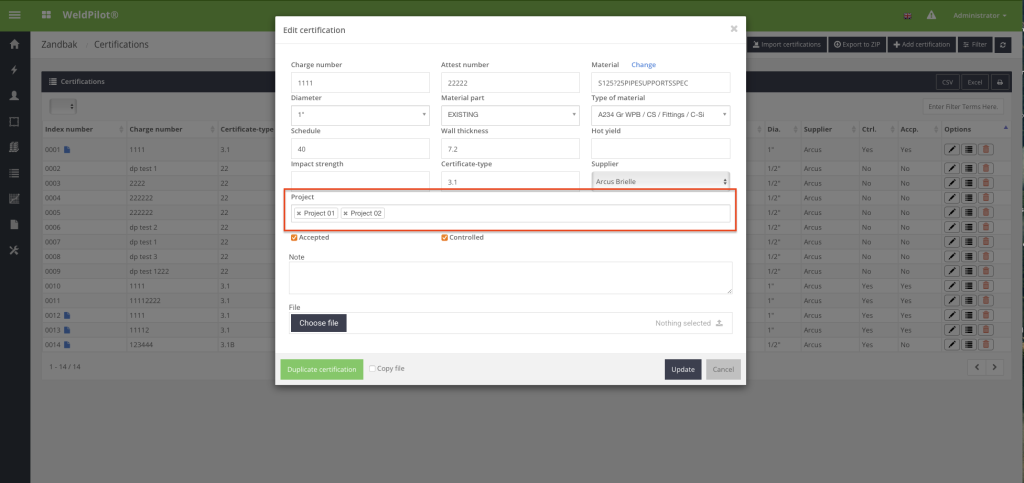

• Kopiëren van Certificaten: Gebruikers kunnen nu materiaalcertificaten binnen de Certifications Index dupliceren. Open een certificaat, ga naar Bewerken Certificaat, maak wijzigingen indien nodig, vink Copy File aan als je de PDF wilt meenemen, en klik op Duplicate Certification. Dit bespaart tijd bij het aanmaken van nieuwe records.

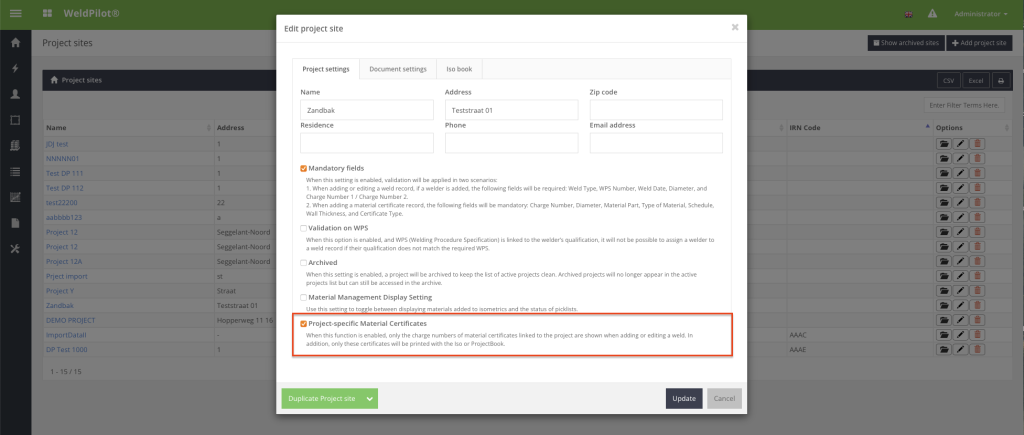

• Projectspecifieke Materiaalcertificaten: Activeer de nieuwe optie Project-specific Material Certificates in Bewerken Project Site. Bij het invoeren of bewerken van een certificaat in de Certifications-module zie je een verkorte lijst met alleen de relevante charge-nummers voor dat project. Dit maakt het selecteren van materialen sneller en eenvoudiger.

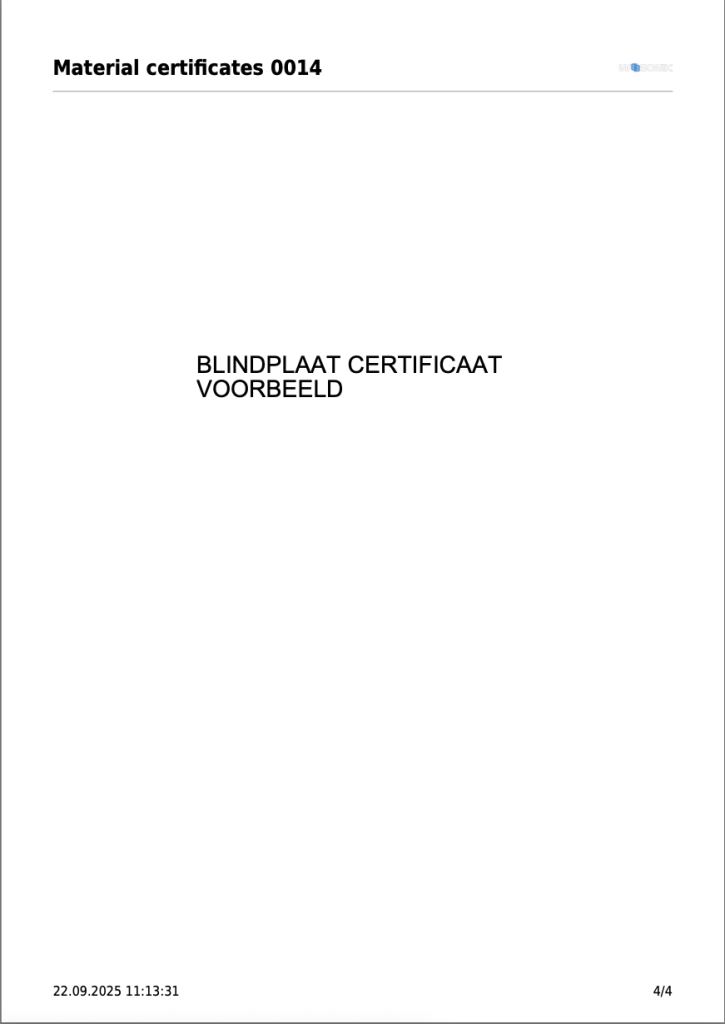

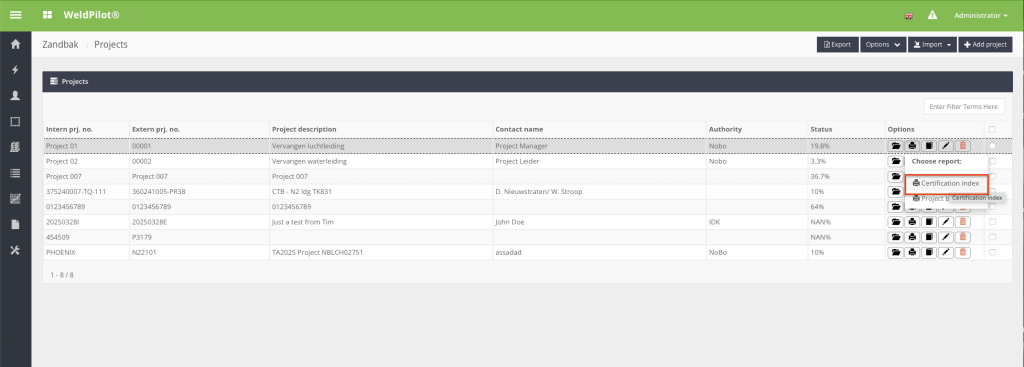

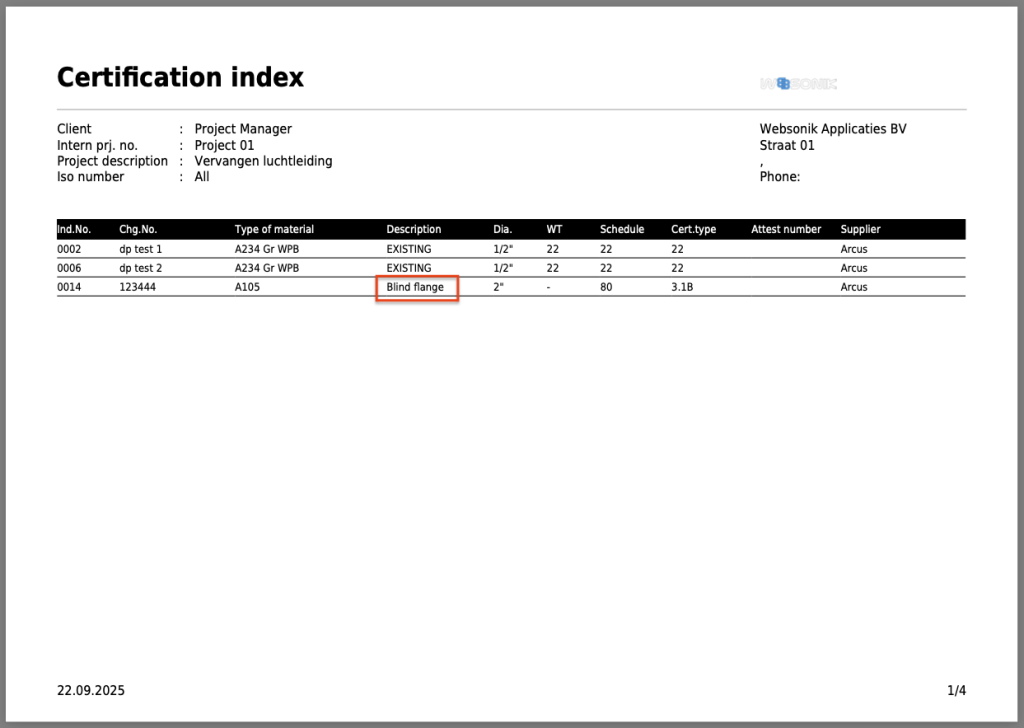

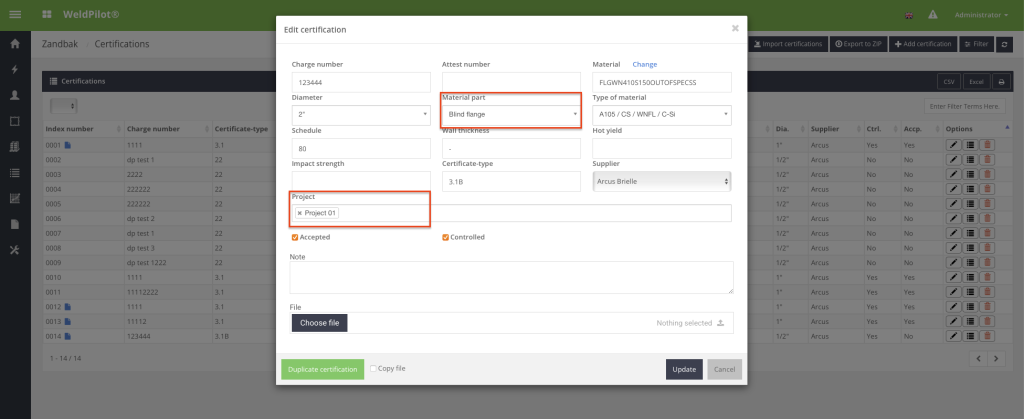

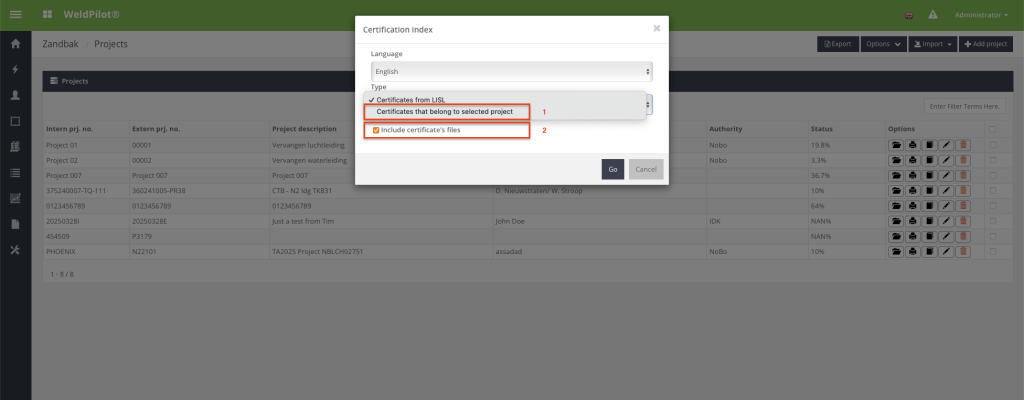

• Certificaten in Rapportages: Materiaalcertificaten (bijv. voor geflensde afsluiters of blindplaten) die aan een project zijn gekoppeld, kunnen nu worden opgenomen in de gegenereerde Certification Index en materiaalcertificatenrapportages.

Supplier in overzicht met materiaal certificaten

Het is niet meer nodig om certificaat te openen om te zien wie leverancier is van desbetreffend materiaal. Nu is mogelijk om op leverancier te zoeken en te filteren in materiaal certificaten overzicht.

Export materiaalcertificaten inclusief index

Het is ook mogelijk om materiaalcertificaten te exporteren. Dit kan handig zijn als de opdrachtgever van het project de certificaten als een bestand (ordner) met een index wil ontvangen.

Houd er rekening mee dat deze functie alleen voor gebruikers met ‘full access’ toegankelijk is, omdat sommige projecten meer dan 5000 certificaten en per certificaat meer dan 20 pagina’s kunnen bevatten. Deze beperking is ingevoerd om de serverbelasting te beperken en de gebruikerservaring constant te houden.

Om een export van materiaalcertificaten te starten, gaat u als volgt te werk:

Ga naar het overzicht van materiaalcertificaten.

Klik op de knop ‘Export ZIP’.

Geef de applicatie de tijd om een index en ZIP-bestand te genereren. Dit proces kan in sommige gevallen vijf-zes minuten in beslag nemen, afhankelijk van de grootte en het aantal materiaalcertificaten.

Nadat dit proces is voltooid, verschijnt er een link om het ZIP-bestand te downloaden.

Na downloaden ZIP-bestand eerst uitpakken en vervolgens bijgesloten index bestand openen.

Klik op een link van een certificaat om deze te openen.

Het bericht 5.201.Material Certificates verscheen eerst op Websonik Applicaties BV.

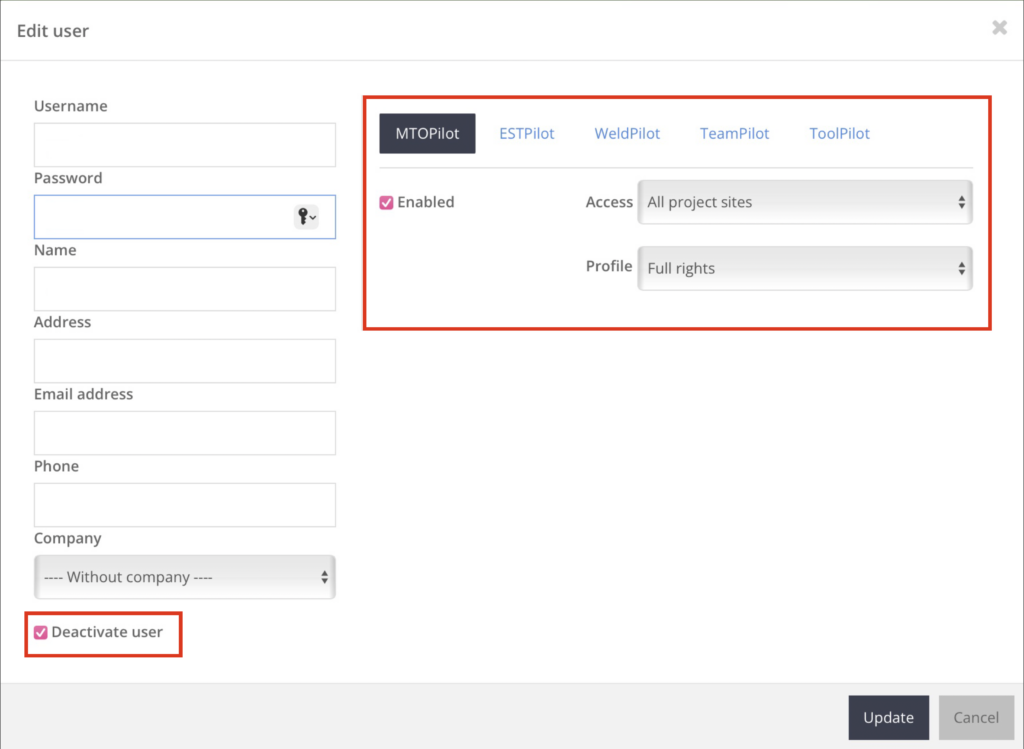

In de menubalk is ook het onderwerp “System” te vinden. Hier kunnen verschillende aanpassingen binnen de applicatie worden gedaan met betrekking tot gebruikersgegevens en gebruiksvriendelijkheid. Gebruikers met volledige rechten kunnen hier nieuwe applicatiegebruikers toevoegen, wijzigen, activeren/deactiveren en rechten toewijzen.

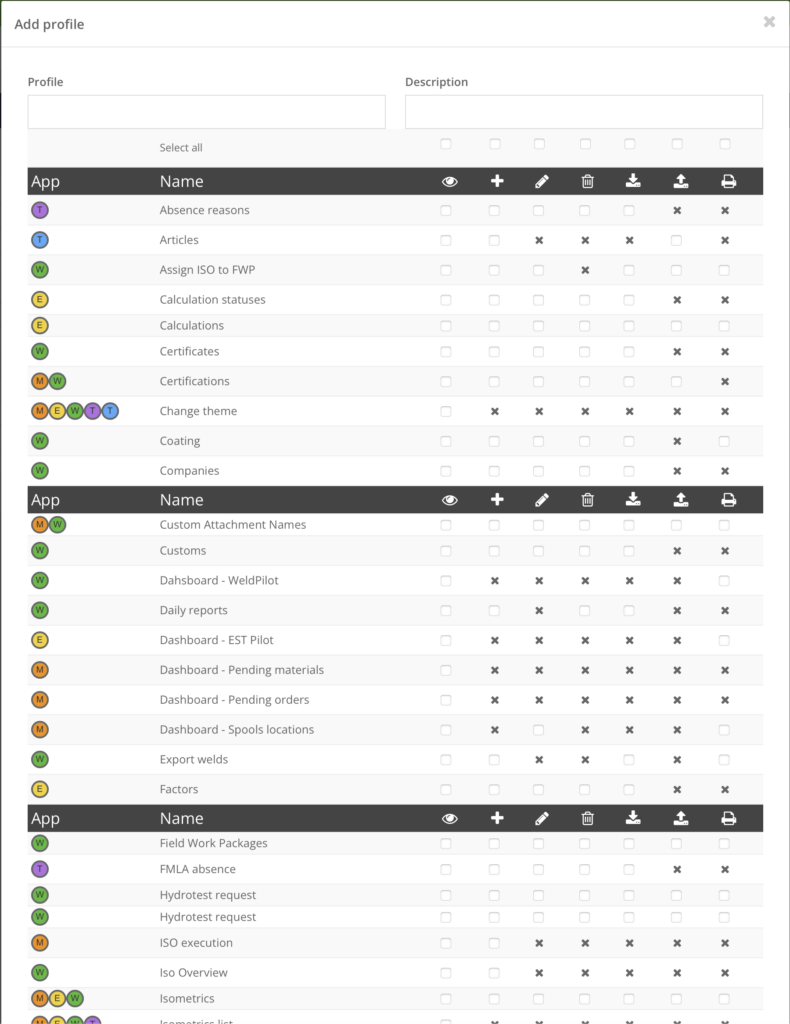

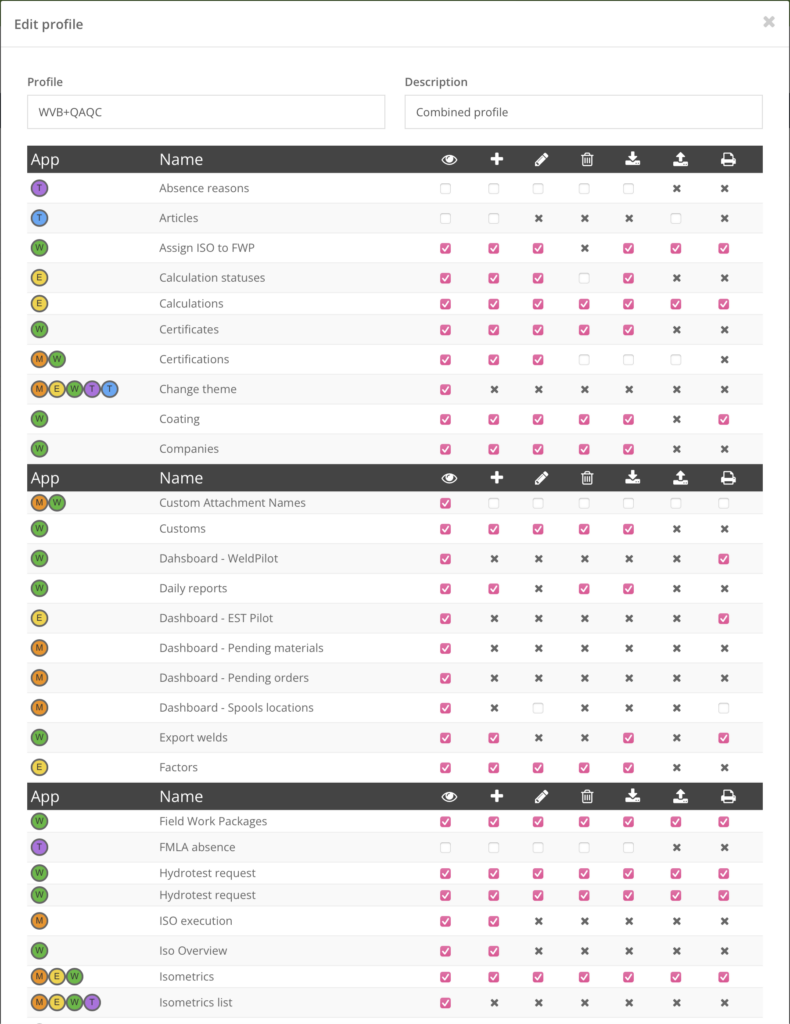

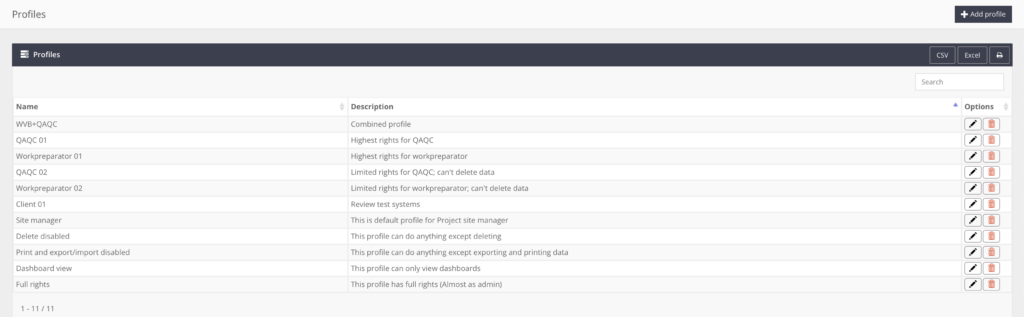

• Ook kunnen key-users profielen toewijzen, bewerken of toevoegen naar behoefte en wens.

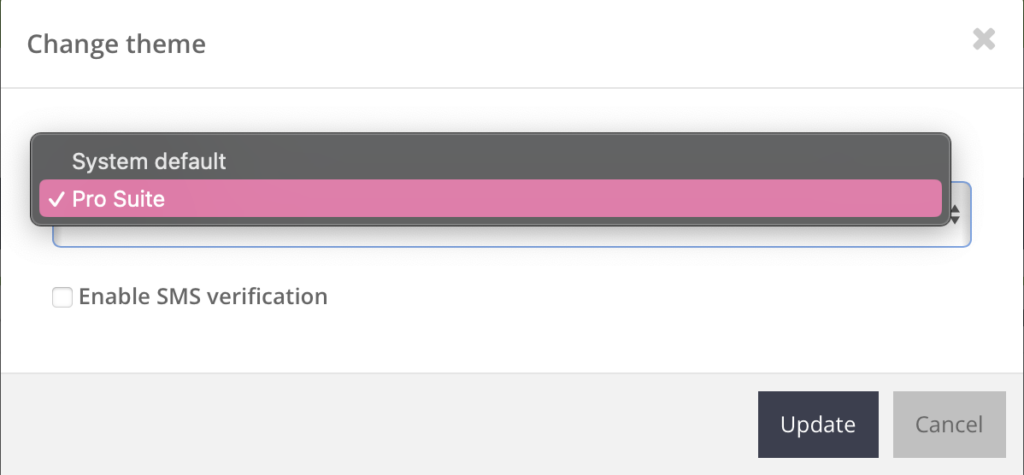

• Daarnaast kan elke gebruiker het thema van de applicatie wijzigen, bijvoorbeeld van het standaard kleurrijke systeemthema naar de Pro Suite.

• De tweestapsverificatie kan alleen door de global admin (wij van Websonik), in overleg met bedrijven, worden in- of uitgeschakeld. Als dit op verzoek van de klant wordt uitgeschakeld, zijn de veiligheidsrisico’s voor de klant zelf.

Zie hier onder een voorbeeld van de Pro Suite thema

Het bewerken van "Company data", is alleen beschikbaar voor Websonik Administrator. Om wijzigingen door te voeren contact opnemen met helpdesk via ticket systeem.

Het bericht 5.47.System verscheen eerst op Websonik Applicaties BV.

1. Tijdens het bouwproces wordt het punchen van een systeem meerdere keren uitgevoerd, vaak aangeduid als pre-Punch en Punch.
2. Om een nieuw punch item inclusief bijlage (bijv. foto in pdf) toe te voegen, klik je op "Add item". Je kunt ook meerdere bijlagen (bijv. tekeningen in pdf) toevoegen.
3. Als je wilt aangeven dat een punch goed is verlopen zonder punch items, klik je ook op "Add item".
4. Gebruik "Open" om een gewenst overzicht van de punch items te genereren.

Let op: zorg ervoor dat je alle benodigde informatie en bijlagen hebt verzameld voordat je een punch item toevoegt. Het is belangrijk om een volledig en accuraat overzicht van de punchen te hebben om ervoor te zorgen dat het systeem correct is gebouwd.

De isometric naam is aanklikbaar gemaakt, zodat deze in een nieuw tabblad kan worden geopend wanneer nodig. Dit zou het gemakkelijker moeten maken om snel toegang te krijgen tot specifieke isometrics zonder het hoofdscherm te verlaten.

Meerdere punch items in één keer als gereed melden

Nieuw is ook mogelijkheid om meerdere punch items in één keer gereed te melden. Selecteer meerdere items in overzicht Open punch items en meld deze af door op Mark as finished te klikken.

Het bericht 5.46.Punch list verscheen eerst op Websonik Applicaties BV.

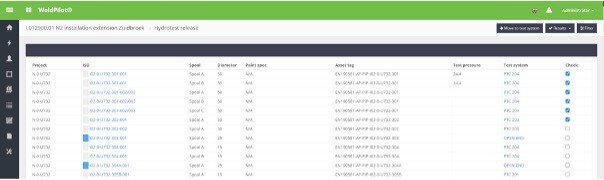

1. Selecteer de benodigde spools door ze aan te vinken.
2. Verplaats de geselecteerde spools naar het gewenste testsysteem door op "Verplaats" te klikken.

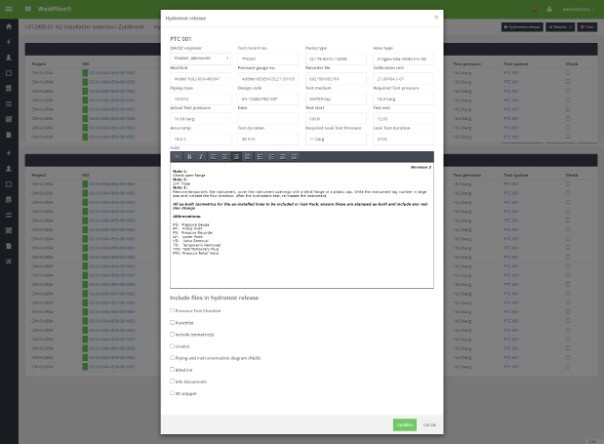

3. Om een testmap te printen en het testsysteem verder uit te werken: a. Klik op "Hydrotest release". b. Vul de benodigde velden in en vink eventuele bijlagen aan. c. Klik op "Confirm". Let op: het genereren van een testmap kan enige tijd duren, afhankelijk van de omvang van het testsysteem en het aantal documenten. Wees geduldig en geef WS de tijd om het bestand samen te stellen.

Instructies voor het afmelden van een test:

1. Nadat de test is uitgevoerd, goedgekeurd en de afname documenten zijn ondertekend, kun je deze in de applicatie afmelden.

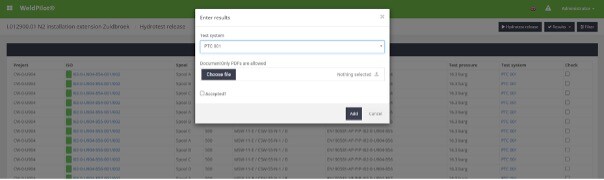

2. Klik op "Results".
3. Selecteer de PTC.
4. Selecteer het afname document en klik op "Add".

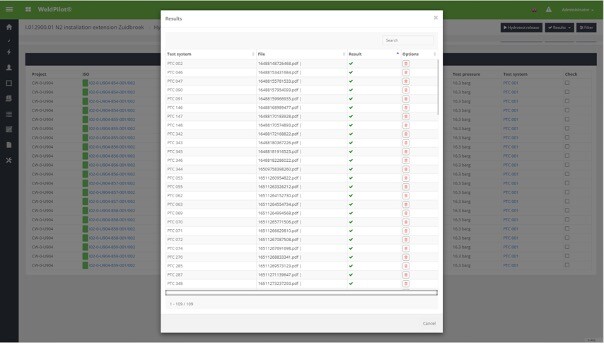

5. In het menu "Results History" kun je alle testresultaten en de status van geüploade documenten bekijken.

Het bericht 5.45.Hydrotest release verscheen eerst op Websonik Applicaties BV.
