Kleurengebruik:

• Blauw = Wordt niet getest
• Groen = Test is gereed
• Wit = Test is niet gereed

Om een testsysteem te voorzien van de benodigde documenten, volg je de volgende stappen:

1. Klik op de naam van het testsysteem.
2. Voeg de benodigde documenten toe onder het daarvoor bestemde label.
3. Klik op 'Save'.

Om een document te verwijderen, vink je het aan en klik je op 'Save'.

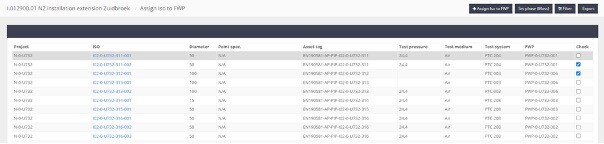

Om de isometrische tekeningen aan een FWP toe te wijzen, volg je de volgende stappen:

1. Selecteer de FWP.
2. Klik op 'Asign Iso to FWP'.
3. Klik vervolgens op 'Confirm' om de toewijzing te bevestigen.

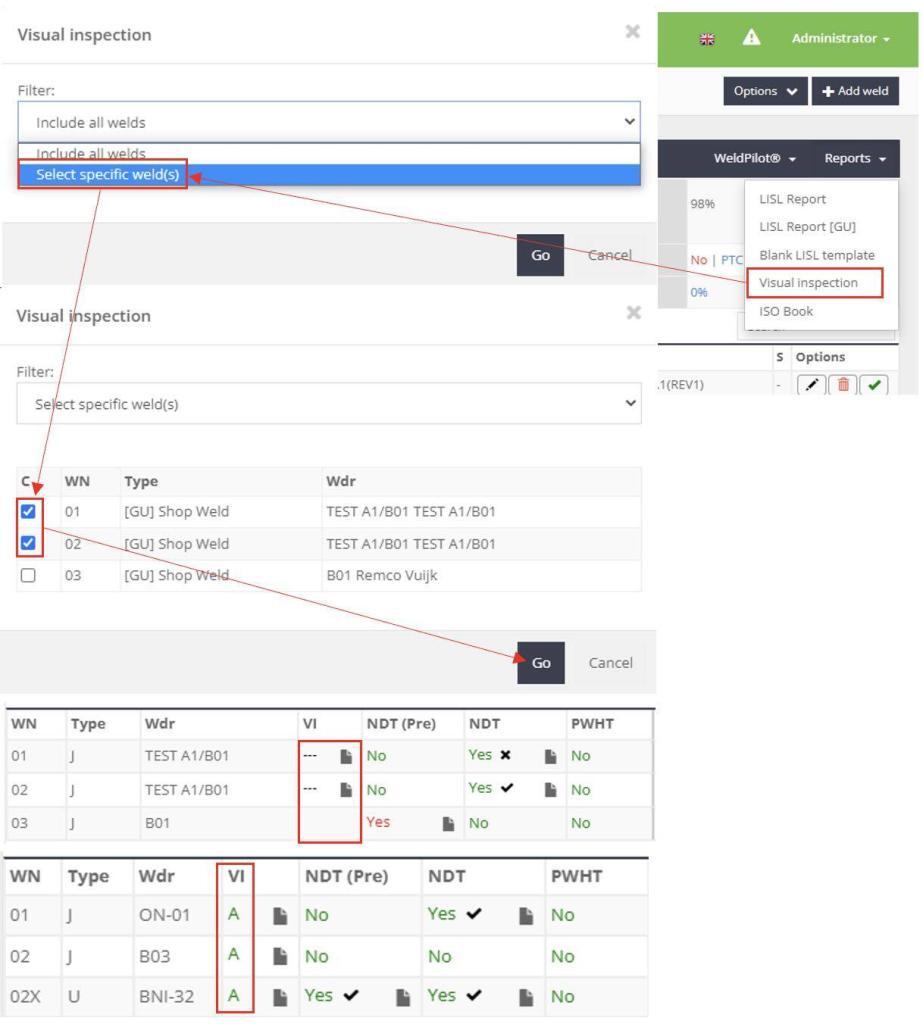

De kolom 'Vi' geeft aan of er al een rapport bestaat voor las 01 en 02. Puntjes ... geven aan dat er nog geen resultaat is, terwijl 'A' aangeeft dat de visuele inspectie goedgekeurd is.

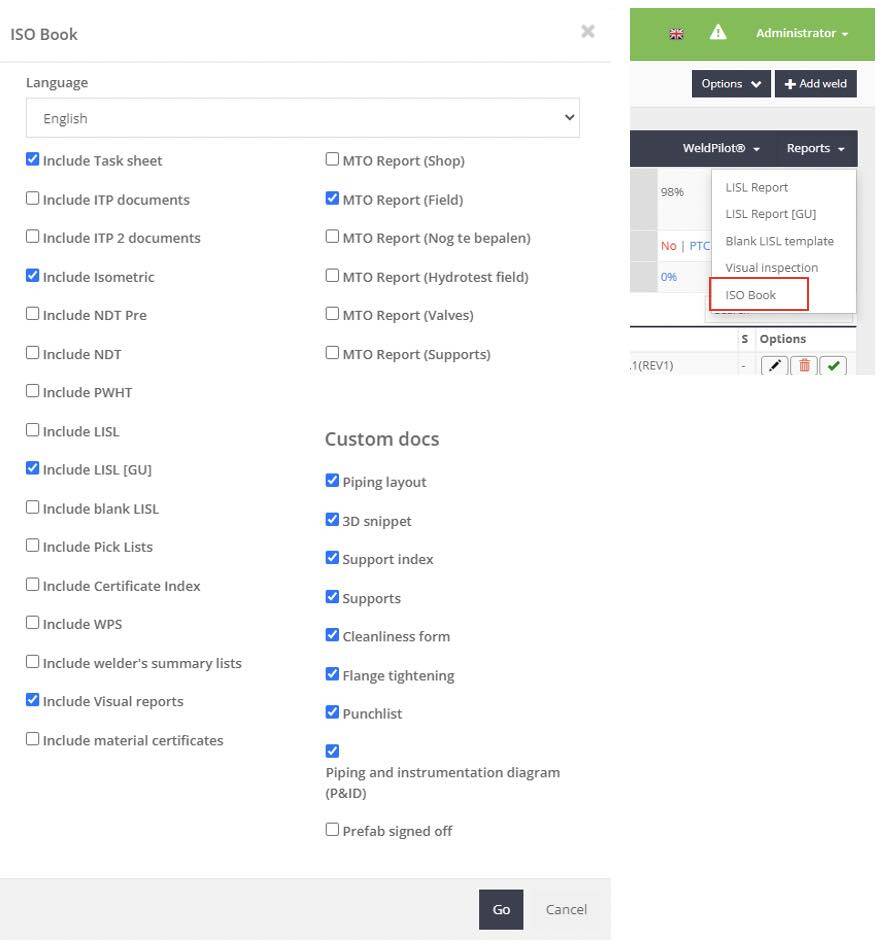

Het rapport "ISO Book" is het meest uitgebreide rapport met veel verschillende varianten. Een ISO Book (werkmap) voor prefab is inhoudelijk anders dan die voor veldwerkzaamheden. Gebruik de optie voor documentselectie om een werkmap met geselecteerde documenten te genereren.

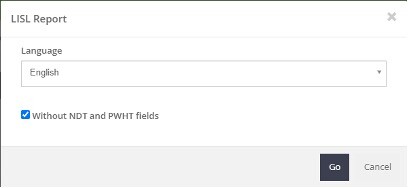

Op elke pagina van LISL een veld voor ondertekening toevoegen:

1. Ga naar ‘Reports’ en kies voor ‘LISL Report’;
2. Maak keuze ‘Signature on each page’ en klik op ‘Go’;

Een andere handige toevoeging aan WeldPilot is de mogelijkheid om velden voor lassen op een LISL lichtgrijs te markeren. Hiermee kunt u aangeven welke velden moeten worden goedgekeurd door inspectie, waardoor uw workflow efficiënter wordt. Deze functionaliteit is zowel voor A4 als voor A3 beschikbaar.

Om van deze nieuwe functies gebruik te maken, volgt u eenvoudig deze stappen:

1. Open een isometrische tekening in WeldPilot.
2. Ga naar de optie “Rapporten” in het menu.
3. Kies welke LISL u wilt genereren op basis van uw projectvereisten.
4. In het pop-up venster heeft u de optie om “Prefab” te selecteren, “Field” te selecteren of beide (u hoeft niets te kiezen als u beide wilt genereren).
5. Klik op “Go” om het rapport te genereren.

Dit stelt u in staat om snel en gemakkelijk de gewenste LISL-rapporten te genereren op basis van uw specifieke behoeften, of u nu werkt aan prefab of veldlassen.

Houd er rekening mee dat de uitrol van deze functie niet onmiddellijk beschikbaar is voor alle klanten

Automatisch toevoegen LISL prefab/field map:

We hebben ook een functie waarmee u de LISL (Lists of Inspection Standard Level) voor de werkplaats (met open vakken voor heat/charge nummer) automatisch kunt toevoegen aan de prefab/field map. U kunt de LISL direct toevoegen aan de map, natuurlijk blijft het ook mogelijk om de LISL apart te genereren.

Update 05-03-2026

 Uitbreiding IsoBook: NDT-procedure en punchlijst

De IsoBook-functionaliteit is verder uitgebreid:

• Je kunt nu een NDT-procedure als bijlage toevoegen aan het IsoBook-document.
• Daarnaast is het mogelijk om een punchlijst te exporteren – zowel als leeg sjabloon als met reeds ingevulde punch-items.

In het "Menu Options"-menu kun je de volgende optie vinden:

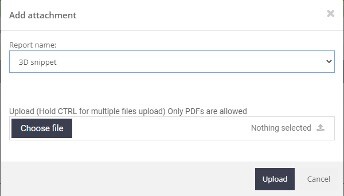

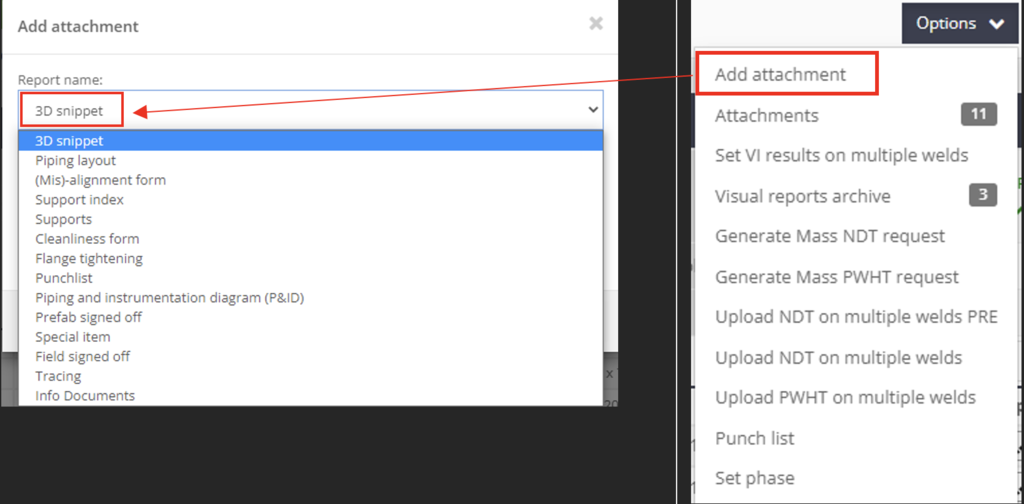

• "Add attachment": hiermee kun je benodigde documentatie toevoegen aan een isometric. Selecteer eerst het documentlabel, selecteer vervolgens het te uploaden document en klik op "Upload" om het document toe te voegen.

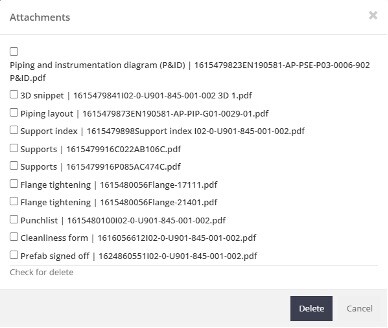

• In het "Attachments"-menu kun je al geüploade documenten openen, printen, verwijderen en downloaden. Klik op een document om deze te openen, te printen of te downloaden. Vink een document aan en klik op "Delete" om het te verwijderen.

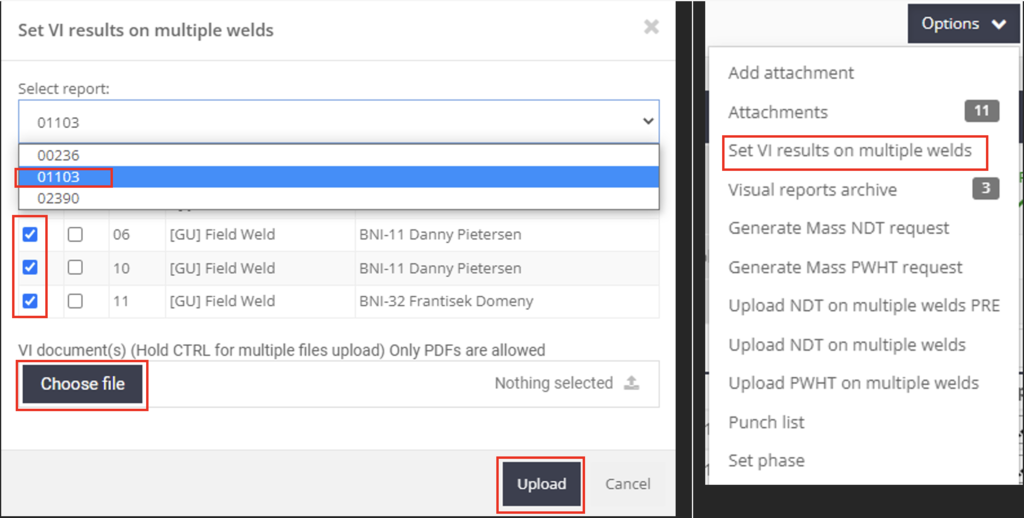

• Als je gebruikmaakt van de optie om een visuele inspectierapport (Vi) te maken voor de lasnaad voordat deze wordt gelast, kun je de resultaten hiervan invoeren via "Set Vi results on multiple welds". Hiermee kun je het resultaat voor één of meerdere lassen invoeren, inclusief het uploaden van een ingevuld document. Nadat je het document hebt geopend, kun je het documentnummer selecteren, de geïnspecteerde lasnaden aanvinken, het bestand kiezen en vervolgens op "Uploaden" klikken om het document te uploaden.

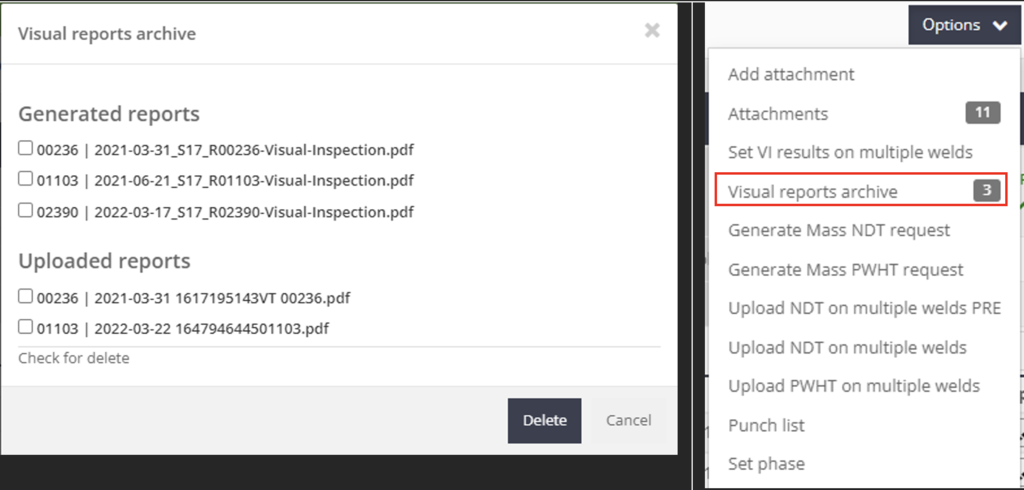

• In het "Visual reports archive"-menu kun je een overzicht openen van reeds geüploade Vi-documenten. Ook kun je op deze locatie een leeg PDF-document openen en printen.

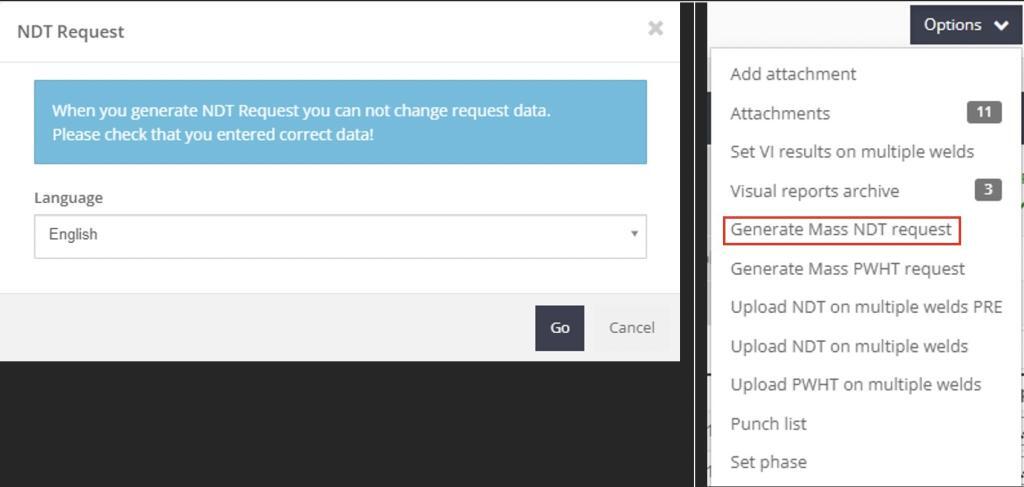

• Door op "Generate mass NDT request" te klikken, kun je een NDT-verzoek maken voor meerdere lassen in een isometric. Voordat je een massaverzoek kunt maken, moet de optie "NDT req." voor een aantal lassen zijn aangevinkt.
• Het werkingsprincipe van het menu-item "Generate mass PWHT request" is hetzelfde als hierboven beschreven.

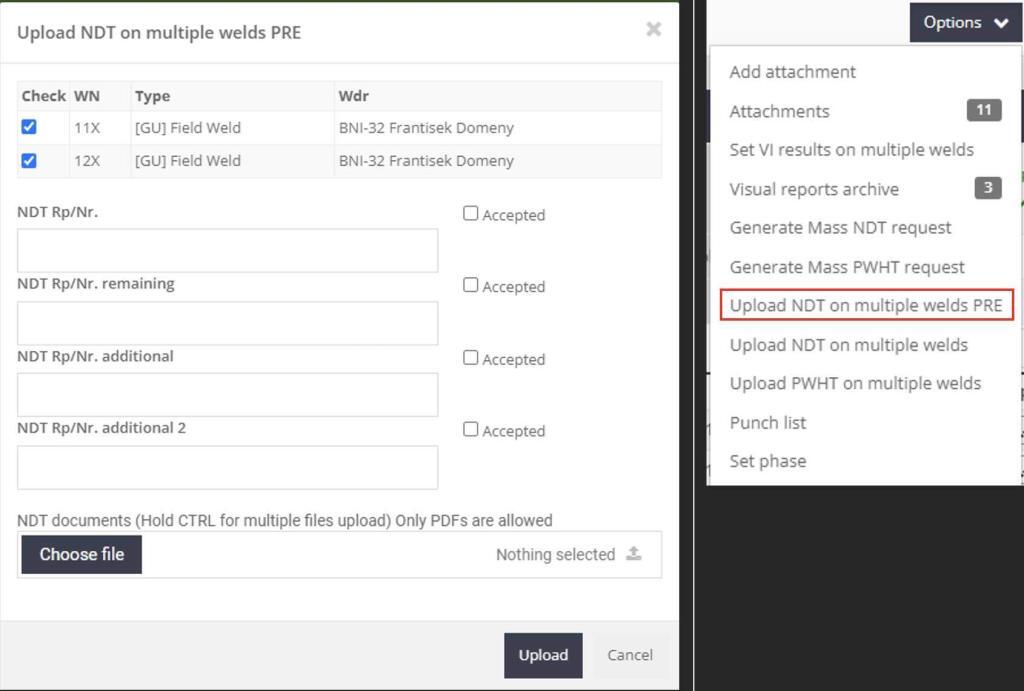

• Als je NDT-resultaten tegelijkertijd naar meerdere lassen wilt verwerken, kun je gebruikmaken van het menu-item "Upload NDT on mutiple welds PRE", "Upload NDT on multiple welds" en/of "Upload PWHT on multiple welds". Vink aan om welke lassen het gaat, vul rapportnummers in tot maximaal 4 onderzoeken en klik vervolgens op "Accept". Selecteer vervolgens de te uploaden rapporten en klik op "Upload" om de rapporten te uploaden.

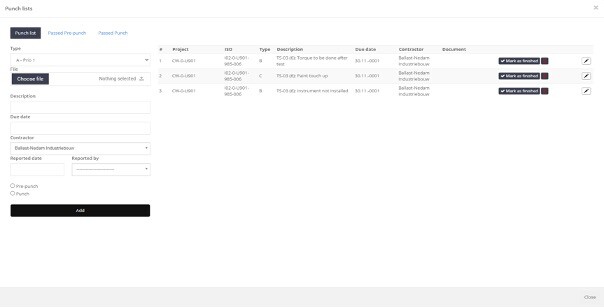

• De punchlijst is te benaderen via het "Punchlist"-menu en laat alleen open punchitems zien van de betreffende isometric. Via dit menu kun je nieuwe items toevoegen, de status aanpassen en eventueel items verwijderen. De overige twee tabbladen laten de algemene status zien van alle punchitems, inclusief de passed pre-punch- en punch-items.

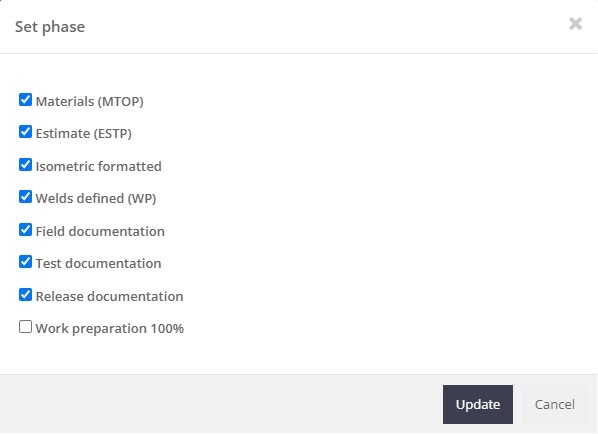

• Het "Set phase"-menu is een hulpmiddel om de status van werkvoorbereiding per isometric te beheren. Je kunt hier aangeven welke onderdelen van de werkzaamheden (KPI's) klaar zijn voor de voorbereiding van een werkmap.

Vanaf 28 september 2022 is het mogelijk om de legenda van een isometric direct vanuit de isometric zelf te bewerken. Door op het pen-icoontje naast het "Options"-menu te klikken, start je deze functie. Bewerk vervolgens de benodigde informatie en sla deze op.

Update 25-10-2022

Er is nu een overzicht beschikbaar van verwijderde lassen. Soms worden lassen om diverse redenen door gebruikers verwijderd, soms te voorbarig. Voorheen kon een verwijderde las alleen worden teruggezet wanneer de WS helpdesk hiervoor werd benaderd, maar nu is dit niet meer nodig. Applicatie-administrators (met de hoogste toegangsrechten) kunnen verwijderde lassen zien en deze terugzetten door in een isometric het "Options"-menu te openen en vervolgens op "Show deleted welds" te klikken. Klik vervolgens op de knop "Reset" onder het label "Options".

Update 05-03-2026

Handmatig sorteren van lassen in willekeurige volgorde

In situaties waarin meerdere systemen aansluiten op één header, leidt de standaard nummering (gebaseerd op de volgorde van aansluiting) soms tot een onlogische of willekeurige lasnummering. Om dit op te lossen, hebben we nu de optie toegevoegd om de volgorde van lassen handmatig aan te passen.

Hoe werkt het?

• Open de betreffende isometric in de applicatie.
• Ga naar Options.
• Vink de optie Enable welds sorting aan om de functionaliteit te activeren.
• Na activatie verschijnen er pijltjes (omhoog/omlaag) naast de lassen.
• Verplaats één of meerdere lassen naar de gewenste positie in de lijst.

Laat de optie aan staan om de aangepaste volgorde te behouden. Wanneer je het vinkje uitzet, worden de lassen weer in de standaard (automatische) volgorde getoond. De instelling geldt per isometric, zodat je per tekening volledige vrijheid hebt.

In het topmenu kun je de volgende opties vinden:

• "Export naar Excel": exporteer projectdata naar Excel;
• "Options (With selected items)": dit betekent dat je eerst een of meerdere items moet selecteren voordat je deze functie kunt gebruiken;
• "Delete selected project": verwijdert alle geselecteerde projecten, isometries, data en documenten;
• "Edit projects (Mass edit)": hiermee kun je informatie aanpassen of toevoegen in meerdere projecten tegelijk;
• "Generate multiple Project books": maakt voor alle isometries in één of meerdere projecten projectmappen (let op: wanneer er meer dan 10 isometries met bijbehorende documentatie in een projectmap zijn opgenomen, kan het genereren van een PDF-bestand 15 minuten of langer duren. In sommige gevallen kan het genereren van een bestand dat meer dan 500 pagina's omvat, te veel belasting opleveren voor het geheugen van je werkcomputer, waardoor het bestand niet gemaakt kan worden.)

In het zijmenu kun je van links naar rechts de volgende opties vinden:

• "Zie welke isometries zich in een project/operationeel systeem bevinden": hiermee kun je zien welke isometries zich in een bepaald project of operationeel systeem bevinden;
• "Printer": hiermee kun je een index van materiaalcertificaten printen voor alle isometries in een project of operationeel systeem;
• "Maak een isobook (een werkmap) door zelf samenstelling van documenten te bepalen van alle isometries in desbetreffende project/operationele systeem": hiermee kun je een isobook maken voor alle isometries in een bepaald project of operationeel systeem, door zelf te bepalen welke documenten hierin opgenomen moeten worden;
• "Open punchlijst voor desbetreffende project/operationeel systeem (pre-punch en punch)": hiermee kun je de punchlijst openen voor het project of operationeel systeem waar je naar kijkt, inclusief de pre-punch- en punch-items;
• "Toevoegen en wijzigen van informatie over een project/operationeel systeem": hiermee kun je informatie toevoegen of wijzigen voor het project of operationeel systeem waar je naar kijkt;
• "Verwijderen van een project/operationeel systeem en alle inhoud (in alle applicaties)": hiermee kun je het project of operationeel systeem waar je naar kijkt verwijderen, inclusief alle inhoud in alle applicaties.

Let op: het genereren van een isobook van alle isometries kan veel tijd in beslag nemen (soms 15 minuten), afhankelijk van de samenstelling en het aantal isometries in het project of operationeel systeem.

We hebben een functie waarmee gebruikers met ‘full access’ toegang verwijderde projecten terugzetten. Dit kan handig zijn als u per ongeluk een record heeft verwijderd en er geen weg terug is.

Om een verwijderd project terug te zetten, gaat u als volgt te werk:

Projecten: Ga naar het projectenoverzicht en klik in het ‘Options’-menu op ‘Show deleted projects’. Klik vervolgens op het reset-icoontje om het project weer actief te maken.

Verbeterde ISOBook-functionaliteit

• Projectspecifieke Documentselectie: Binnen een ISOBook kun je nu per projectsite de lijst met documenten aanpassen. Ga naar de Edit Project Site-optie, selecteer de ISOBook-tab, vink de documenten uit die je niet gebruikt, en klik op Update. Dit zorgt ervoor dat je alleen de relevante documenten ziet, wat tijd bespaart en overzichtelijker werkt.

Dupliceren van Projectsites

• Kopieer Instellingen: Bij het aanmaken van een nieuwe projectsite kun je nu alle instellingen van een bestaande site kopiëren, inclusief documentinstellingen en ISOBook-configuraties. Open een bestaande projectsite, wijzig indien nodig (bijv. de naam), klik op Duplicate Project Site, en sluit het venster met Cancel. De nieuwe site is direct klaar met alle gekopieerde instellingen.
