3.211.Isometrics list

Overzicht van isometrics kan op twee manieren worden benaderd, via operationeel systeem of direct.

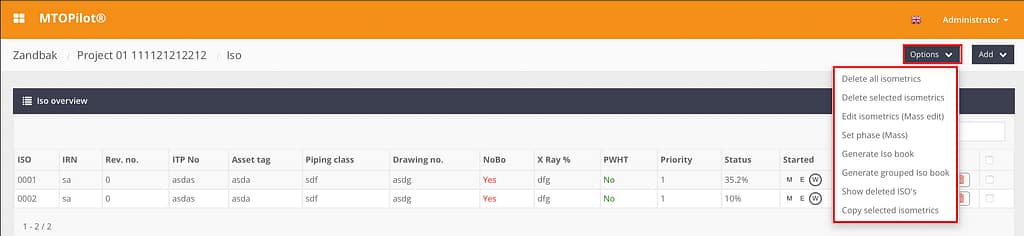

Eerst overzicht van alle isometrics in een operationele systeem. Hoe je deze kan aanmaken hebben we in hoofdstuk  3.5 en 3.5.1. behandeld.

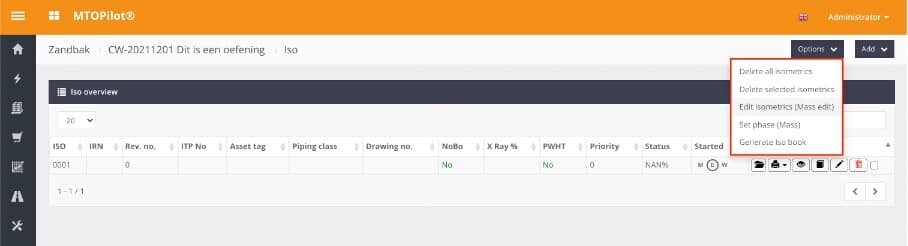

Hieronder toelichting over Options menu.

  • Delete all isometrics doe je alleen met een goede reden, bijvoorbeeld een verkeerde import. Wees voorzichtig met deze optie (alleen voor applicatie beheerders).
  • Delete selected isometrics door eerst een aantal isometrics te selecteren voordat voor deze optie wordt gekozen.

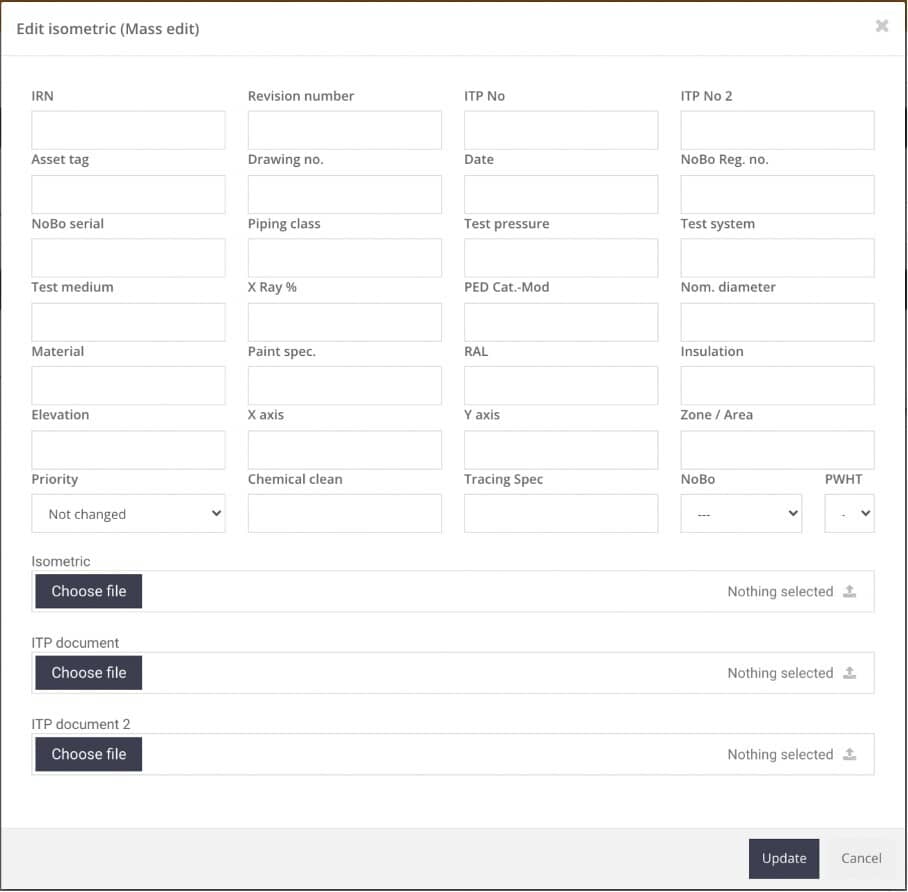

  • Edit isometrics (Mass edit) is een veel gebruikte optie. Soms beschik je niet over alle benodigde informatie op moment dat je isometrics wil gaan importeren. Selecteer een aantal isometrics, klik op deze optie, voorzie veld(en) van te wijzigen of aan te vullen informatie en klik op Update.

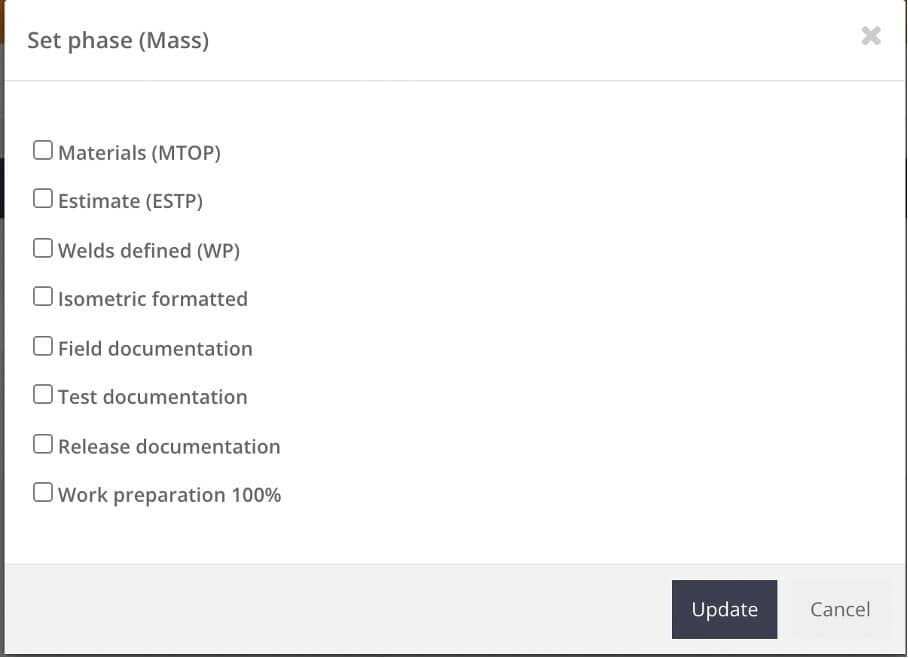

  • Set phase (Mass) is een optie om meerdere isometrics te voorzien van een fase progres. Heb je als werkvoorbereider materialen uitgetrokken voor een aantal isometrics geef dat aan door meerdere isometrics te selecteren en vervolgens op deze optie te klikken. Zet vervolgens eerste optie aan en klik op Update. Meer over deze functie in hoofdstuk XXXX
  • Genarate ISO book is een optie om werkmappen te maken. Meer over deze functie in XXXX
  • Options in het verlengde van een isometric wordt behandeld in XXXX

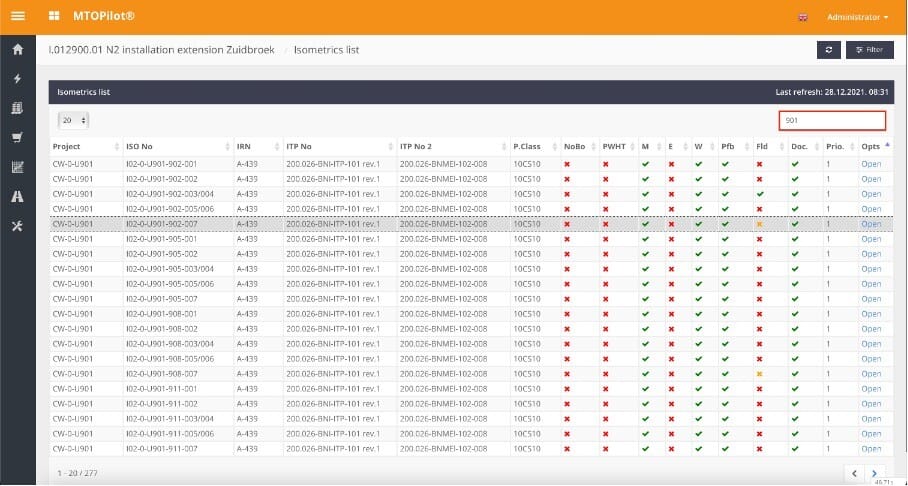

Tweede optie om isometrics te benaderen is via menu Isometrics waar alle isometrics worden getoond ongeacht operationeel systeem waarin deze zijn ingedeeld.

Wil je een specifiek iso of een set isometrics opzoeken gebruik filter en snelfilter gecombineerd om gewenst resultaat te krijgen. Daarnaast is op deze locatie actuele status van een isometric hier af te lezen. Meer uitleg over indicatoren is hier te vinden.

NoBoNo Notified body line (Iso)✓ Notified body line (Iso)
PWHTNo PWHT line (Iso)✓ PWHT line (Iso)
M (MTOPilot)Nog geen materialen aanwezig✓ Materialen aanwezig
E (ESTPilot)Nog geen calculatie aanwezig✓ Calculatie aanwezig
W (WeldPilot)Nog geen lassen aanwezig✓ Lassen aanwezig
Pfb (Prefab)Prefab niet gereedPrefab gereed niet afgemeld✓ Prefab gereed en afgemeld
Fld (Field)Field niet gereedField gereed niet afgemeld✓ Field gereed en afgemeld
Doc. (Iso)Nog geen ISO aanwezig✓ ISO aanwezig
Wanneer geen indicator (X , ✓ ) zichtbaar in velden Pfb en Fld betekent dat er geen lassen aanwezig zijn (niet aangemaakt of geen laswerkzaamheden)

Data wordt elke ochtend door applicatie automatisch vernieuwd. Met Laatst refresh: datum/tijd wordt aangeven wanneer deze voor het laatst is vernieuwd. Wil je een vers overzicht klik dan op knopje   vernieuwen en wees geduldig tot data is vernieuwd. Verversen van data is direct zichtbaar voor alle gebruikers.
