5.110.PQR-list

Wat is een PQR-lijst?

Een PQR-lijst bevat alle gegevens met betrekking tot lasprocedures die zijn gekwalificeerd door middel van testen. Deze lijst documenteert de eigenschappen van het lasproces, inclusief gebruikte materialen, lasparameters en testresultaten. Dit is essentieel voor het waarborgen van de kwaliteit en betrouwbaarheid van de lassen.

Belangrijke Velden in de PQR-lijst

1.Material EN/ISO 15608: Specificatie van het gebruikte materiaal volgens de EN/ISO 15608 norm.

2.WPS: Welding Procedure Specification, een document dat de lasprocedures beschrijft.

3.Insp. Authority No.: Inspectieautoriteitnummer die de kwalificatie heeft uitgevoerd.

4.Report No.: Rapportnummer van de uitgevoerde tests.

5.Material 1: Het primaire materiaal dat wordt gelast.

6.Filter Material: Het vulmateriaal dat wordt gebruikt bij het lassen.

7.Pipe/Plate: Geeft aan of het om een pijp of plaat gaat.

8.Position: Laspositie tijdens het lassen (bijv. horizontaal, verticaal).

9.Welding Process ASME: Het gebruikte lasproces volgens ASME.

10.Shielding Gas: Het beschermgas dat tijdens het lassen wordt gebruikt.

11.Preheat (°C): De voorverwarmtemperatuur.

12.Annealing (°C/Tijd): De temperatuur en tijdsduur van de uitgloeiing.

13.Impact Test: Resultaten van de slagproef.

14.Hardness Test: Resultaten van de hardheidsproef.

15.Macro: Macrostructurele analyse.

16.Standard: De norm waaronder de PQR valt.

Stappen om de PQR-lijst te Gebruiken

1.Navigeren naar de PQR-lijst: Open WeldPilot® en ga naar de sectie PQR-lijst in het menu.

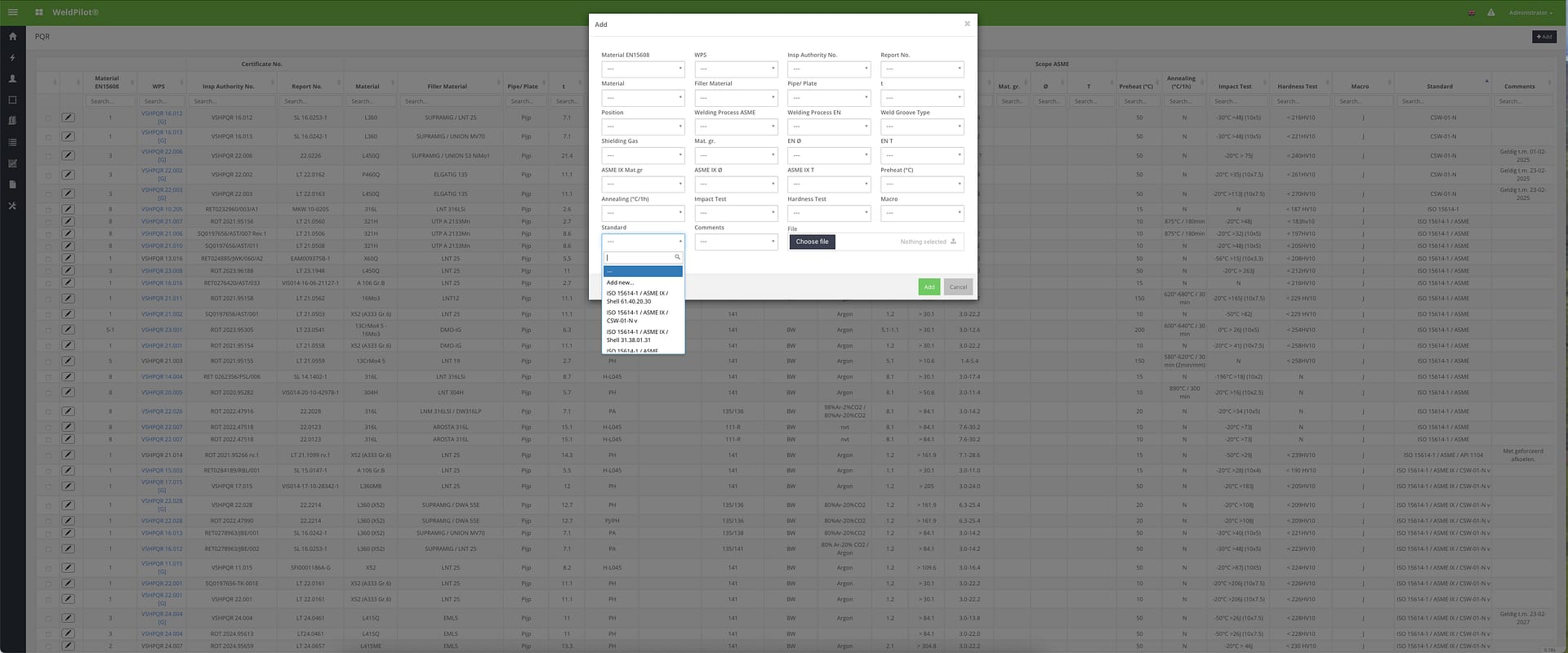

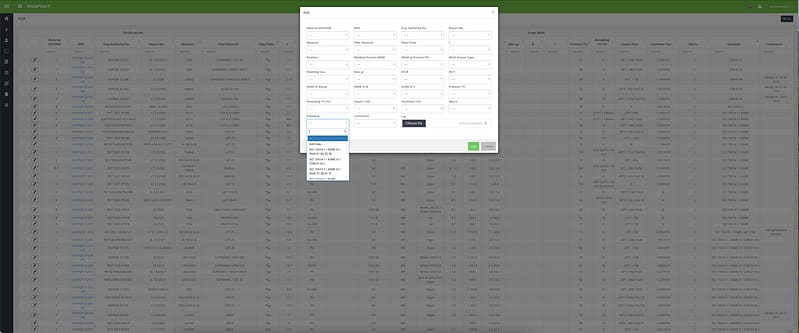

2.Gegevens Invoeren: Klik op ‘Add’ om een nieuwe PQR toe te voegen. Vul alle benodigde velden in het formulier in, zoals materiaal, lasproces en testresultaten.

3.Zoeken en Filteren: Gebruik de zoek- en filteropties bovenaan de lijst om snel specifieke records te vinden.

4.Opslaan en Bewerken: Nadat je alle gegevens hebt ingevoerd, klik je op ‘Save’. Je kunt bestaande records bewerken door op het potloodicoon naast het record te klikken.

Koppelen van PQR aan WPS

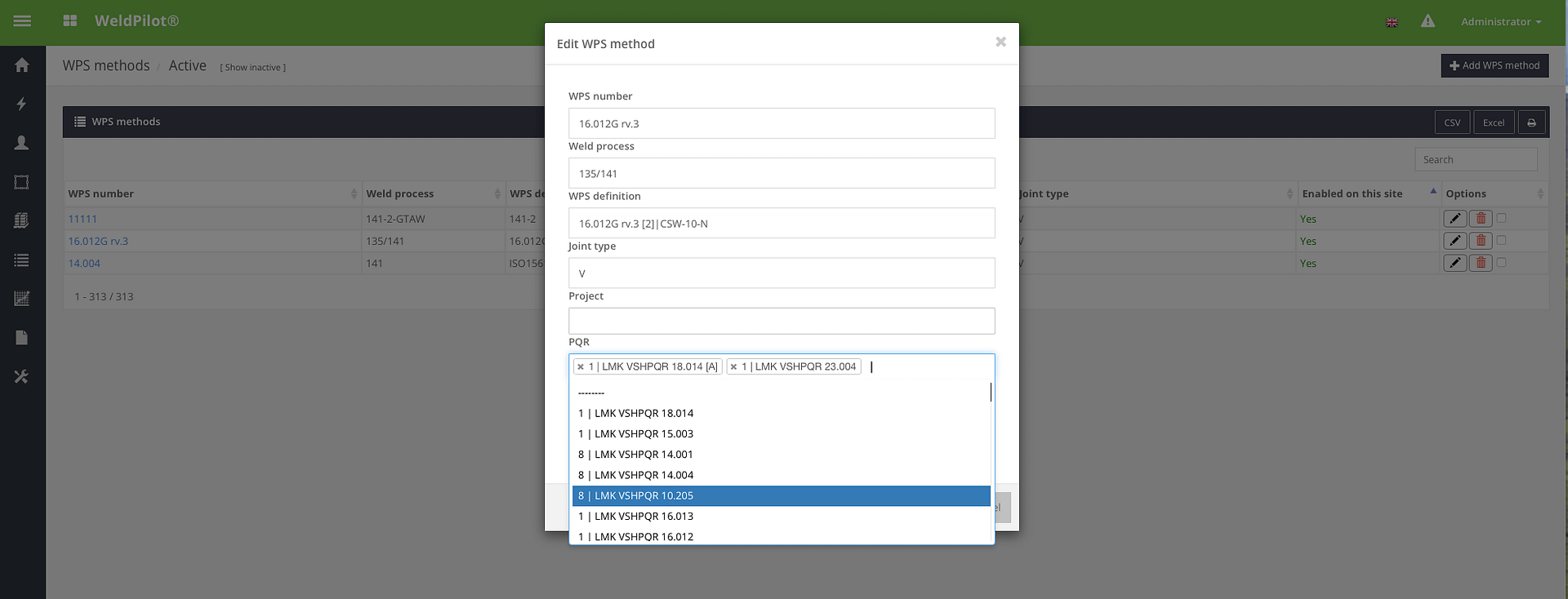

Ook het WPS-gedeelte in WeldPilot® is aangepast om een PQR aan een WPS te koppelen. Dit betekent dat je nu direct in de WPS-methoden kunt aangeven welke PQR hoort bij welke lasprocedure, wat zorgt voor nog meer nauwkeurigheid en traceerbaarheid in je documentatie. In de afbeelding hieronder zie je hoe je dit kunt doen:

PQR als Bijlage in ISO Book Opleveringsrapport

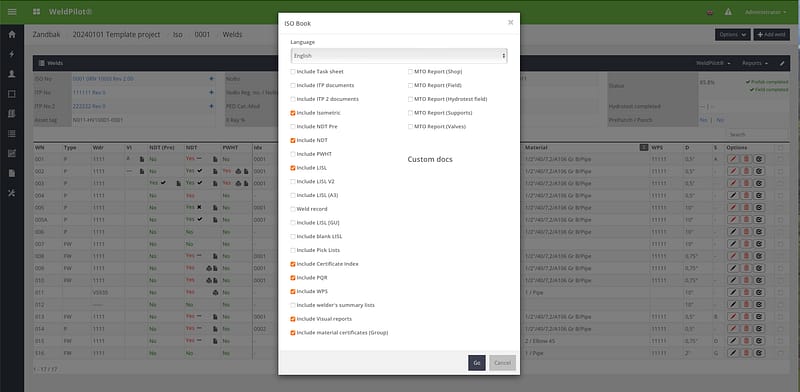

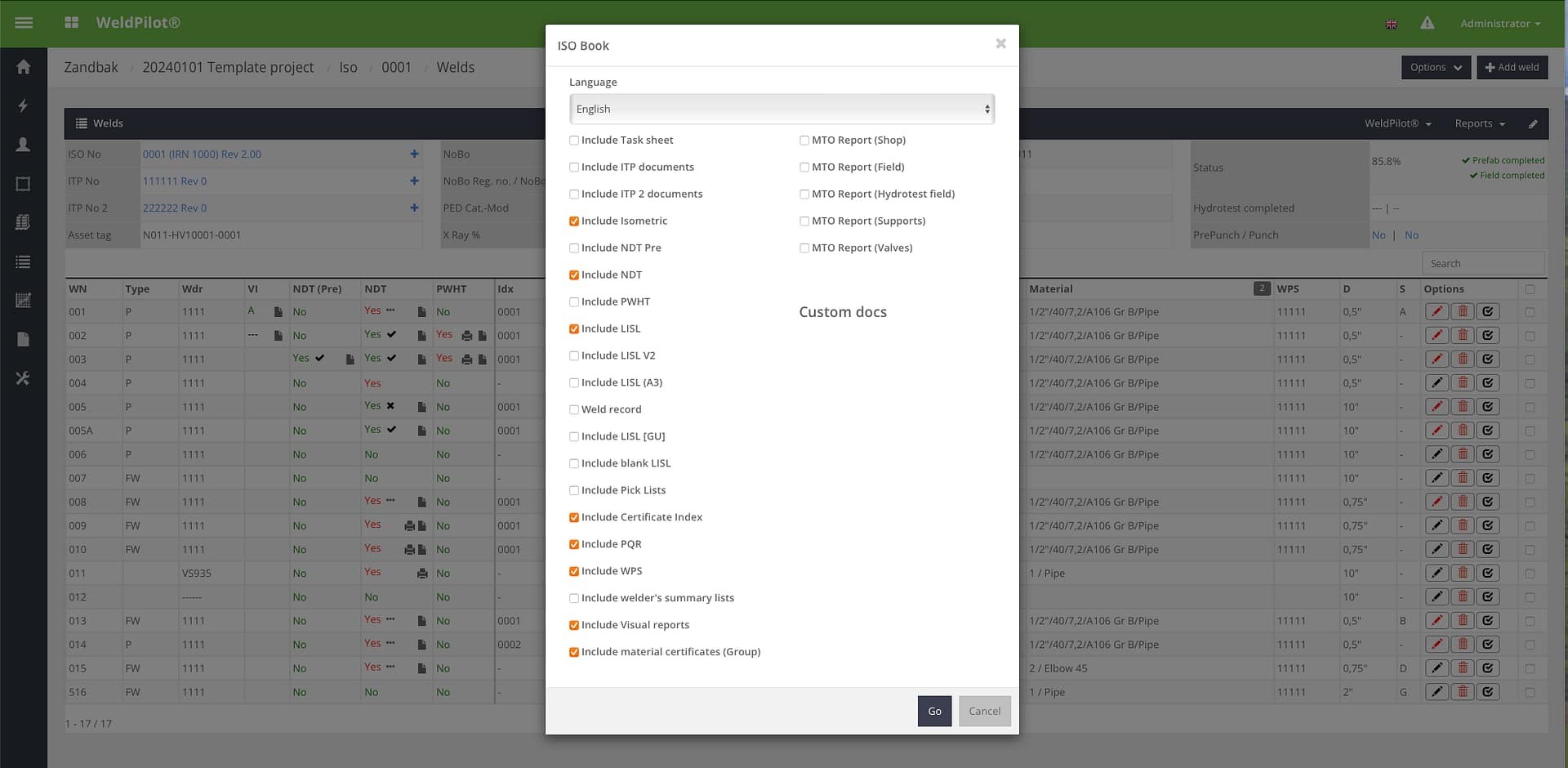

We hebben nog een nuttige functie toegevoegd: de mogelijkheid om de PQR-lijst als bijlage toe te voegen aan een ISO Book opleveringsrapport. Dit maakt het nog eenvoudiger om alle relevante documentatie op één plek te hebben en te presenteren. Hieronder zie je hoe je dit kunt instellen:

Waarom is de PQR-lijst Belangrijk?

•Kwaliteitsborging: Zorgt ervoor dat alle lasprocedures voldoen aan de vastgestelde normen.

•Traceerbaarheid: Maakt het mogelijk om de gebruikte materialen en lasparameters te herleiden.

•Efficiëntie: Helpt bij het snel vinden en vergelijken van gekwalificeerde lasprocedures.

•Compliance: Voldoet aan de industriestandaarden en regelgeving.

Conclusie

De PQR-lijst in WeldPilot® is een onmisbaar hulpmiddel voor elke lastechnicus. Door het correct invullen en bijhouden van deze lijst, zorg je ervoor dat je lassen van hoge kwaliteit zijn en voldoen aan alle benodigde normen. Volg de bovenstaande instructies om optimaal gebruik te maken van deze functionaliteit.
